组合式变电站

>YB6系列预装式变电站(美式箱变)

分类目录
组合式变电站
起订量
5
品牌
Johsun
离岸价
宁波,浙江
付款方法
西联汇款,电汇,Paypal
交付时间
15个工作日

产品概述

产品概述

YB□系列预装式变电站适用于7.2kV和12kV环网供电,双电源供电或终端供电系统中,作为高压配电计量,补偿控制和保护装量。预装式变电站内除装有变压器外,高压侧还装有四位负荷开关,二工位负荷开关,后备保护熔断器及插入式熔断器低压侧按用户要求装配控制电器、配电电器、补偿装量及电能计量表等。

YB□系列预装式变电站可用于室内,又可用于室外,广泛应用于工业园区,居民小区,商业中心及高层建筑等各种场所。


型号含义


结构特点

该系列产品箱体结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释人阀、油温计、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片,变压器绕组和铁芯、高压负荷开关及保护用熔断器都在储油箱中。


使用环境条件

1、海拔高度:1000m及以下;

2、风压:不大于70Pa(相当于35m/s);

3、湿度:日平均值不大于90%,月平均值不大于90%;

4、环境温度:最高气温+40℃,最低气温-25℃;

5、防震水平:水平加速度0.4/s2;垂直加速度0.15m/s2;

6、地震烈度:8度,

7、安装环境:周围空气不受腐蚀性、可燃性气体及水蒸气等明显污染,安装地点无剧烈震动。


性能优点

1、体积小、结构紧凑,仅为国内同容量箱变的1/3左右;

2、全密封、全绝缘,无需绝缘距离,可靠保证人身安全;

3、既可用于环网,又可用于终端,转换十分方便,提高了供电的可靠性;

4、损耗小,低于国内S9型变压器损耗;

5、电缆接头可操作200A负荷电流。在紧急情况下可作为负荷开关操作,并具有隔离开关的特点;

6、采用双熔丝保护,降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流);

7、采用了∆/Y。接法及三相五柱式结构,优点是电压质量高、中性点不漂移、噪音低、防雷性好。


变压器

智能型一体化变电站选用低损耗、油浸式、金密封S9、S10、S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部可配有小车,变压器可方便地进出。


主要技术参数


预装式变电站技术参数表

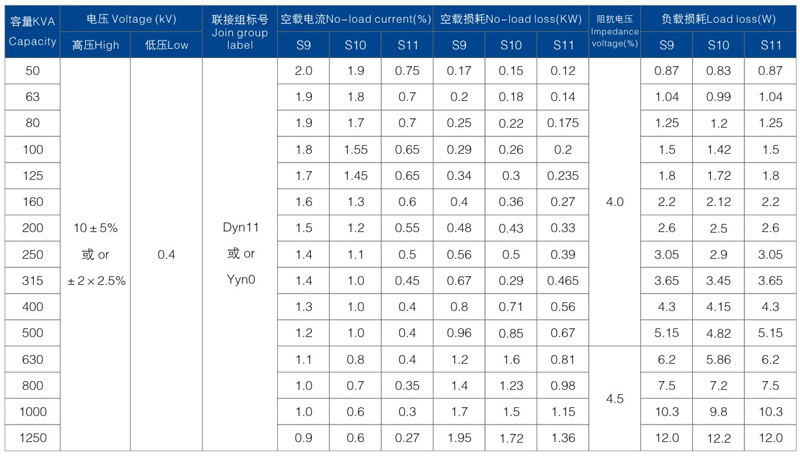

变压器技术参数表

选用新型S9系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S10系列及S11系列变压器。


负荷开关技术参数表

负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合阐操作,其分合速度与操作力大小无关,型式有二工位、四工位T型、四工位V型等可供选择。


熔断器技术参数

美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护,原理简单,经济可靠;后备保护熔断器为油浸式高压限流熔断器,开断容量大,仅在变压器内部故障时动作,插入式熔断器内装双敏熔丝,可提供电流与温度双重保护,双敏熔丝熔断后,可在现场方便地更换熔芯。
