产品概述
H级绝缘
干式变压器的绝缘酎热等级有: B、F、H、C等,耐热温度分别为: 130°C、 155C、180°C、 220C,产品采用了杜邦新材料、新工艺,生产的SG (B)型干式变压器的绝缘耐热等级已达到H级,关键部位绝缘耐热等级已达到C级。
安全
SG (B)系列产品为当今最高安全性能的干式变压器。所有绝缘材料均不助燃、自熄、无毒。SG (B)系列产品在防火要求高,负荷波动大以及污秽潮湿的恶劣环境,如机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及电力、地铁、船舶、石油化工、核电站、核潜艇等特殊环境中更显优越性。根据用户要求可配风机、外壳。
可靠
SG (B)系列新产品的特殊线圈设计、工艺及材料,使产品三防性能极佳(防潮、防霉、防盐雾),更能承受热冲击,永无龟裂。以芳香聚酰胺为基础的绝缘系统,在变压器的整个使用寿命期间都保持极佳的点性能和机械性能。产品不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器即使在使用数年之后线圈仍保持结构紧密,并且能够承受短路的压力。
环保
SG (B)系列新产品寿命期后可分解回收再利用,满足用户要求,克服了环氧树脂浇注干式变压器由于树脂玻璃丝固化融合成整体,导致寿命期后不可分解,污染环境的缺陷。
过载能力强
SG (B)系列新产品采用新结构、新材料、新工艺、散热性能好、热寿命长、过负荷能力强,在120%过负荷下可长期安全可靠运行。在IP23环境下无须强迫风冷,仍可长期满负荷运行。
最热点温度(供参考)
温度等级 |
B级 |
F级 |
H级 |
C级 |
平均温升(K) |
80 |
100 |
125 |
150 |
最大环境温度(°C) |
40 |
40 |
40 |
40 |
最热点温度公差(°C) |
10 |
15 |
15 |
30 |
最高温度(°C) |
130 |
155 |
180 |
220 |

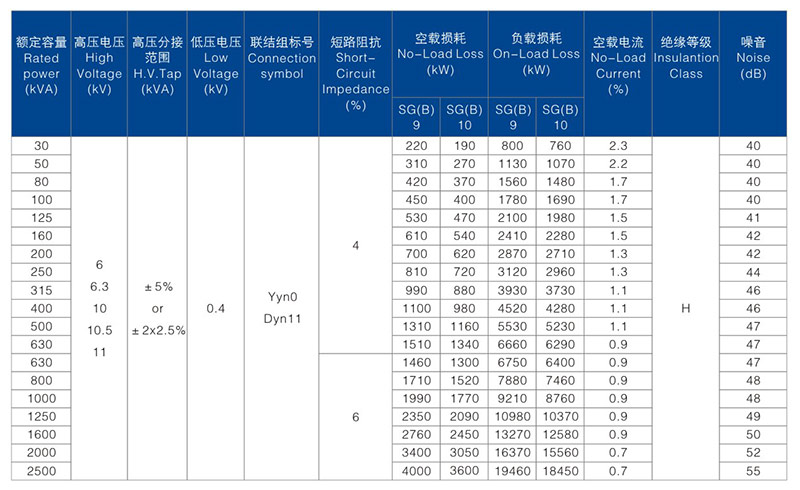

主要技术参数(10kV)
